Přečerpávací stanice BVS PQD7 230V
Určení
Samonosná, kompaktní, plně vybavená čerpací stanice. Vhodná k automatickému přečerpávání splaškových odpadních vod, do výše položené kanalizace, na kterou se nelze gravitačně připojit. Zejména vhodná pro případy kde není k dispozici 400 V.
Popis

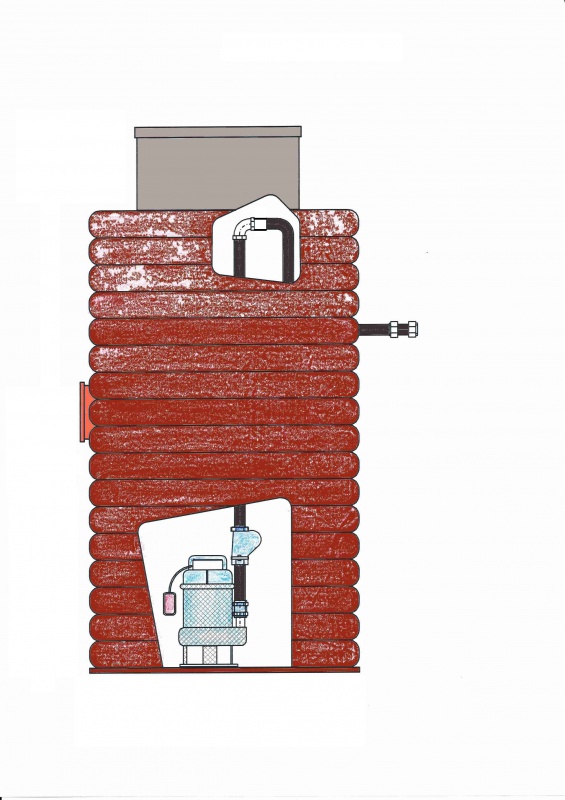

Čerpací šachta je dvouplášťová – korugovaná z kompozitního polypropylenu. Kruhová pevnost je SN 8. Má kruhový půdorys o vnějším/vnitřním průměru 1,0/0,8 m a celkovou výšku včetně vstupní šachty nejméně 1,0 m, maximálně 2,5m. Je opatřena vstupní šachtou o výšce 0,3m a průměru 0,6m. Vstupní šachta může být zakryta lehkým víkem do trávníku, nebo kompozitním poklopem v rámu třídy A15, B 125, nebo C 400. Pro snadné připojení gravitační kanalizace je do těla šachty již ve výrobě zavařeno hrdlo DN 150 mm s pryžovým těsněním. Na vnitřním výtlačném potrubí je osazen zpětný ventil s koulí. Vně čerpací šachty je výtlačné potrubí zakončeno plastovou spojkou d 40 mm pro připojení výtlačného (PE) potrubí.
V případě potřeby, lze čerpadlo z jímky vyjmout po rozebrání spojky (šroubení) na vnitřním výtlačném potrubí. Do jímky není nutné vstupovat !
Čerpadlo

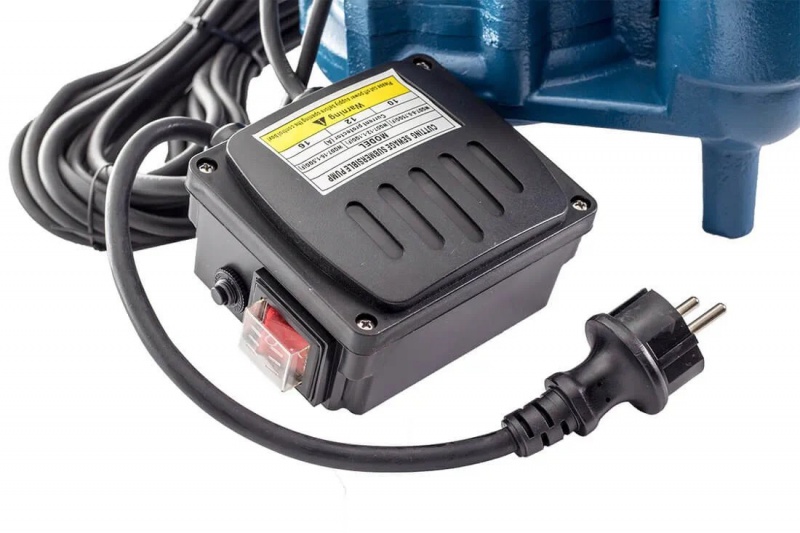

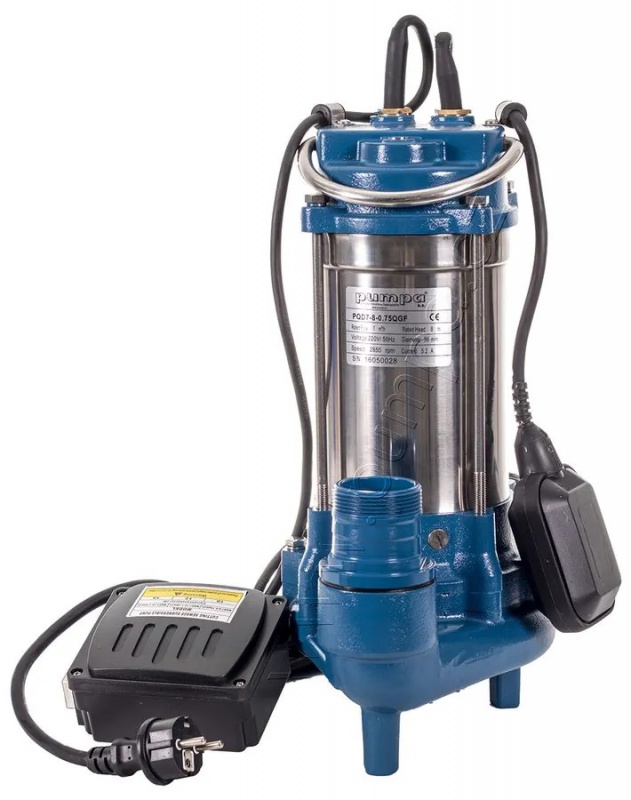

V čerpací šachtě je na stojánku instalováno odstředivé ponorné čerpadlo s řezacím zařízením typ PQD7 výrobce PUMPA, a.s. Brno. Motor suchoběžný jednofázový s vestavěným kondenzátorem a tepelnou ochranou. Čerpadlo je opatřeno integrovaným plovákovým spínačem.
K dispozici jsou tato provedení
Model výkon hmotnost průtok výtlak
kW kg l/min m
PQD7-8-0,75 21 250 12
PQD7-12-1,1 24 300 15
PQD7-16-1,5 27 316 19
